详细说明
概述：
HXK旋壳泵，又称皮托管泵。是突破新型理论分析、设计、制造三道难关后，研制岀的一种全新概念的叶片及壳体与液体同步旋转的泵产品。其转鼓、转子盖、叶轮带动液体同步旋转,消除了一般小流量、高扬程离心泵诸如高速泵、多级泵存在的量值很大的圆盘摩擦损失,具有比高速泵、多级泵高得多的效率。同时，由于密封只承受进口压力，密封寿命长；轴承只承受很小的轴向力和径向力、不受密封损坏后泄露介质的污染，轴承寿命长。性能曲线是一个从最大流量到关死点连续上升的曲线，水力性能平稳；易损件只有机械密封和0型圈，备件少、维修费用低， 通用性及互换性强。具有结构紧凑、效率高、寿命长、维修方便等特点，是一种替代高速泵、多级泵的高科技产品。

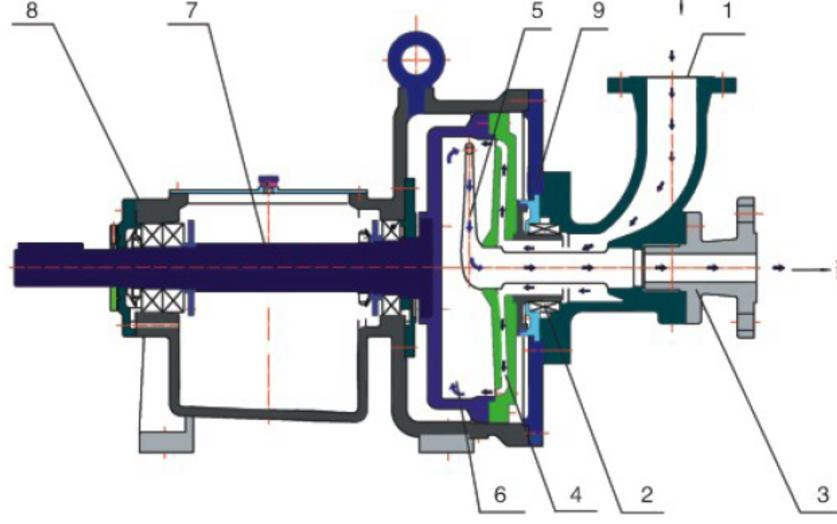

皮托管泵的结构图：
1、进液管 （ 联 接 头 ） 2、机械密封 3、出液管 （ 侧 进 侧 出 时 ）
4、转鼓盖（叶轮） 5、集液管（皮托管） 6、转鼓 7、主轴 8、轴承座 9、保护盖
结构：
该泵由转子、集液管、轴承座部件、外壳体和进出液管等部分组成。轴承座部件与常规离心泵相同。过流件叶轮和转子腔连成一体，用螺栓固定在主轴上构成转子部件。转子腔的外围
有外壳体起保护作用，用螺栓固定在轴承座上。外壳体的右端盖上固定进液管和出液管。核心件集液管固定在出液管上，从轴线伸到接近转子腔的圆筒内壁处。该泵仅在叶轮入口与进液管之间设有机械密封，用于密封泵的进口低压力。
工作原理：
要加压的液体从进液管进入叶轮，因叶轮高速回转而获得动能，液体从叶轮外围沿轴向进入转子腔的外围。然后从位于转子腔最外围的集液管入口进入。因集液管的横截面积逐步扩大，液体流速逐步降低，从而将液体的动能转化为压力能。最后从出液管排出高压液体。由于叶轮与转子腔连为一体同步回转，因此液体在获得动能的过程中，无圆盘摩擦损失，这就是该新型泵比相同低比转数的高速泵和多级离心泵效率高很多的根源所在。
特点优势：
皮托管泵以其独特的泵理论为基础和特殊的加工手段，使之具有如下特点：
（1） 效率高，运行费用低。旋壳泵效率比相同流量和扬程的高速泵高，泵的运行费用降低。
（2） 可靠性高，维修费用低。低压端机封设计，较小的转子径向力和轴向力，增加了机械密封和轴承的使用寿命。易损件较少且拆装容易，降低了维修费用。
（3） 初次投资费用较低。在小流量高扬程的使用工况下，旋壳泵成本具有明显优势。
（4） 调节流量方便。旋壳泵扬程流量曲线平坦，不存在通常低比转数离心泵的驼峰现象，因此容易对泵流量进行调节，在不同流量时工作稳定。
（5） 备件费用低。旋壳泵系列产品易损件较少，零部件的通用性和互换性很高，降低了备件库存费用。
性能参数：
流量：~110m3/h
扬程：~1900 m
转速：2950~6800r/min
设计压力：~25MPa
使用温度：-40℃〜288℃
发电行业：清洗泵、燃料泵、锅炉给水泵
造纸行业: 高压喷淋、高压喷射
石油化工：工艺流程泵、炷液输送、废液输送
其它行业：其它使用高速泵、多级泵的场合
